安裝形式：可選配置： | | | |
| 可配置使升降臺更穩定的導軌和導輪 | | |
| | | |
| 根據需求，可選配點動或自保式按鈕操作方式 | | |

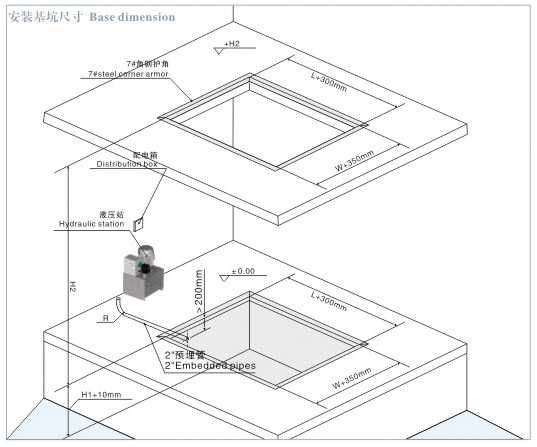

安裝基坑尺寸：
建筑要求：基坑設防水層，尺寸誤差小于10mm,基礎厚度大于200mm，建議采用C30混凝土。配電：根據升降臺的電機功率配置相應的配電箱。升降臺標準動力電源為三相四線制交流380V電源。預埋管：從液壓站至基坑（可在基坑的任意方位進入）鋪設—2"管，管路轉角半徑"R"大于400mm。液壓站：液壓站的安裝位置由業主根據就近，方便操作的原則決定安裝位置。本圖片所示尺寸不代表適合所有客戶，若安裝空間受限，或其他特殊情況，可向工程師咨詢。

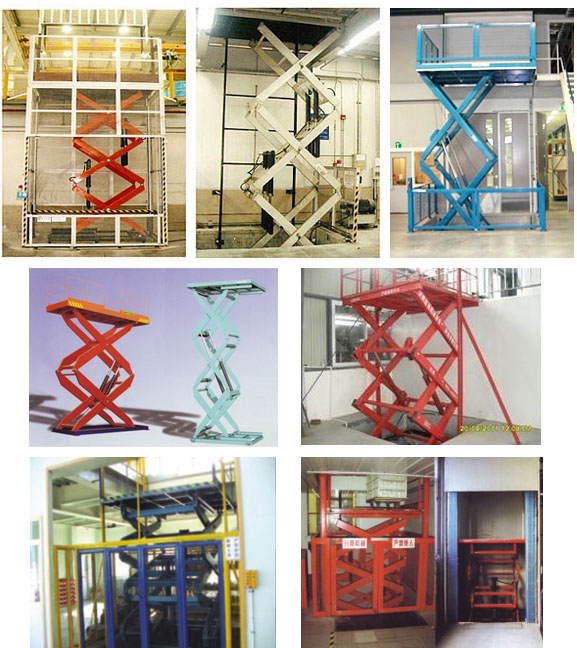

安裝形式：固定式升降臺適合在室內外各種環境條件下安裝使用它可根據使用要求，安裝在封閉的井道內或暢開的樓層間；安裝在凹形基坑內或平實的地面上。
產品簡介：固定式升降臺是用于建筑物層高間運送貨物的專用升降平臺產品主要用各種工作層間貨物上下運送；立體車庫和地下車庫層高間汽車舉升等。產品液壓系統設置防墜、超載安全保護裝置，各樓層和升降臺工作臺面均可設置操作按鈕，實現多點控制。產品結構堅固，承載量大，升降平穩，安裝維護簡單方便，是經濟實用的低樓層間替代電梯的理想貨物輸送設備。根據升降臺的安裝環境使用要求，選擇不同的可選配置，可取得更好的使用效果。
固定式升降臺技術參數：
由于受建筑物或工作擱層的高度，所載物體的大小、重量及其它使用要求的影響，其型號有很多不確定因素。當列表所示型號不適合使用要
求時，可根據實際使用環境和操作要求，對升降臺的升高、承載量、平臺面積等進行組合，以便取得理想的使用效果。
| 形式TYPE | 型號 Model | 平臺載荷Capacity(kg) | 最低高度Low heightHI(mm) | 升降行程Vertical travelH2(mm) | 最大高度Raised height H3(mm) | 平臺尺寸Platform size L×Wmm | 上升時間 Elevating time(s) | 電機功率Lower rating (kw) | 整機重量Total weight (kg) |
| 雙叉式BI-FORK | SJG2-3.8 | 2000 | 640 | 3800 | 4440 | 2800×2000 | 102 | 3 | 2500 |
| SJG2-5 | 2000 | 700 | 5000 | 5700 | 4500×2000 | 62 | 5.5 | 4000 |
| SJG2.5-4.4 | 2500 | 700 | 4400 | 5100 | 3200×2000 | 51 | 7.5 | 3400 |
| SJG2.5-7.2 | 2500 | 830 | 7200 | 8030 | 5200×2500 | 95 | 7.5 | 8800 |
| SJG4.5-3.5 | 4500 | 760 | 3500 | 4260 | 4000×2000 | 50 | 5.5 | 4500 |
| SJG4.5-5.7 | 4500 | 1000 | 5700 | 6700 | 6000×2400 | 95 | 11 | 6880 |
| SJG5-5.4 | 5000 | 830 | 5400 | 6230 | 5200×2500 | 95 | 7.5 | 8000 |
| 多叉式Multi-fork | SJG0.5-2.9 | 500 | 600 | 2900 | 3500 | 1500×1100 | 31 | 1.1 | 590 |
| SJG0.5-4.1 | 500 | 7610 | 4100 | 4861 | 2000×1400 | 48 | 1.1 | 1100 |
| SJG0.5-5 | 500 | 1000 | 5000 | 6000 | 2000×1500 | 49 | 1.5 | 1300 |
| SJG0.5-7.5 | 500 | 1010 | 7500 | 8510 | 2400×1500 | 63 | 2.2 | 1630 |
| SJG1-3.3 | 1000 | 840 | 3300 | 4140 | 1900×1500 | 30 | 3 | 1050 |
| SJG--4.1 | 1000 | 913 | 4100 | 5013 | 2200×1000 | 39 | 3 | 1160 |
| SJG5-5.5 | 1000 | 1010 | 5500 | 6510 | 2000×1600 | 67 | 2.2 | 1500 |
| SJG1-8.9 | 1000 | 1435 | 8900 | 10335 | 2800×2000 | 90 | 5.5 | 3500 |
| SJG1.5-4 | 1500 | 875 | 4000 | 4875 | 2100×1600 | 43 | 3 | 1730 |
| SJG1.5-5.5 | 1500 | 1140 | 5500 | 6640 | 2100×1500 | 47 | 4 | 2000 |
| SJG1.5-6.5 | 1500 | 1060 | 6500 | 7560 | 3300×2200 | 83 | 5.5 | 4000 |
| SJG2-3.5 | 2000 | 722 | 3500 | 4222 | 2100×1500 | 48 | 5.5 | 2100 |
| SJG2-4.8 | 2000 | 911 | 4800 | 5711 | 2750×1850 | 46 | 7.5 | 3100 |
| SJG2-6 | 2000 | 1300 | 6000 | 7300 | 2400×1600 | 62 | 5.1 | 2900 |
| SJG2-9 | 2000 | 1520 | 9000 | 10520 | 3000×1500 | 100 | 5.5 | 3500 |
| SJG2.5-6 | 2500 | 1050 | 6000 | 7050 | 3200×2500 | 75 | 7.5 | 5370 |
| SJG3-7.2 | 3000 | 1050 | 7200 | 8250 | 3400×1500 | 117 | 7.5 | 5500 |
